Pressure Limiter CRI

Pressure limiter merupakan komponen penting yang terpasang pada fuel system CRI. Pressure limiter berfungsi untuk membatasi maksimum pressure di dalam fuel system.

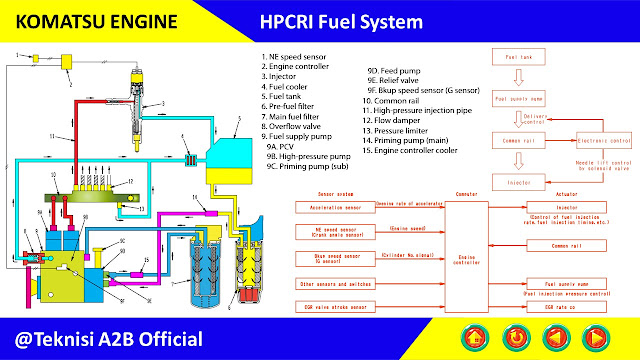

Pada gambar di atas, maka pressure limiter ditunjukkan oleh gambar nomer 13. Bila pressure limiter mengalami kerusakan, maka akan muncul error CA559 dan menyebabkan terjadinya problem Engine Low Power.

Berikut standart setting pressure dari komponen Pressure limiter :

1. SAA6D140E-5 : 2.040 kg/cm2

2. SAA6D170E-5 : 2.156 kg/cm2

3. SAA12V140E-3 : 1.430 kg/cm2

Bila pressure limiter pernah mencapai setting pressure sesuai info di atas, maka akan menyebabkan pressure di fuel system akan di lock di 310 kg/cm2. Hal ini tidak akan bisa kembali normal sampai engine di off khan.

Part number dari pressure limiter adalah ND095420-0440.

Pada saat anda melakukan penggantian pressure limiter, saya sarankan anda juga melakukan penggantian picco ring dengan part number ND095444-0020. Bila picco ring ini mengalami kerusakan, maka juga akan terjadi problem CA559 dikarenakan fuel langsung bocor ke sisi return melalui picco ring ini.


Gambar di atas merupakan gambar 2D dari pressure limiter. Untuk penjelasan terkait cara kerjanya bisa dilihat di video di bawah ini :

Pemeriksaan yang dilakukan pada pressure limiter adalah pemeriksaan spill rate pressure limiter menggunakan tools gelas ukur.


Ulasan tambahan mengenai pressure limiter bisa disimak melalui video di bawah ini :


Terima kasih dan semoga bermanfaat.

Tulungagung, 12 April 2022
